▎功能特点

  • 功耗低，便于安装

  • 采用嵌入式实时操作系统，性能稳定可靠

  • 提供丰富的工作模式实现串口设备立即联网功能

  • 支持 Real Port/TTY 驱动，完全兼容原有软件系统

  • 具有 TCP Server、TCP Client 和 UDP 等通用透明传输模式

  • 支持串口扩展器直接对联模式和反向终端模式

  • 可通过网页浏览器或 TELNET 终端进行配置管理

  • 附带 Windows 平台下的管理软件，提供强大管理功能

  • RS-232/RS-422/RS-485 协议的组合

  • 网络接口具有 ESD 及浪涌保护功能，串口具有 ESD 保护功能


▎应用领域

  • 智能会议

  • 智能家居

  • 智慧楼宇

  • 智慧校园

  • 酒店智能


▎技术参数

处理器部分

  • 采用 ARM 9 架构

  • 主频最高 400Mhz

  • 程序存储器 64MB 的 NAND FLASH

  • 数据存储器 64MB SDRAM(部分为 32M)

网口部分

  • 遵循 IEEE802.3 协议

  • 物理接口为 RJ45 接口

  • 工作模式 FDX/HDX 自适应

  • 接口速率 10/100M 自适应

串口部分

  • 物理接口为 RJ45 或凤凰端子

  • 数据位 5-8，奇偶校验 0-1，停止位 1-2 可选

  • 串口速率 110b/s-460.8kb/s

  • ESD 静电保护功能 HBM ±15KV

  • 485 防雷设计:1.2/50us 波(2Ω)共模±4000V(部分产品) 485 拨码设计:上拉、下拉、终端 120Ω。

电源部分

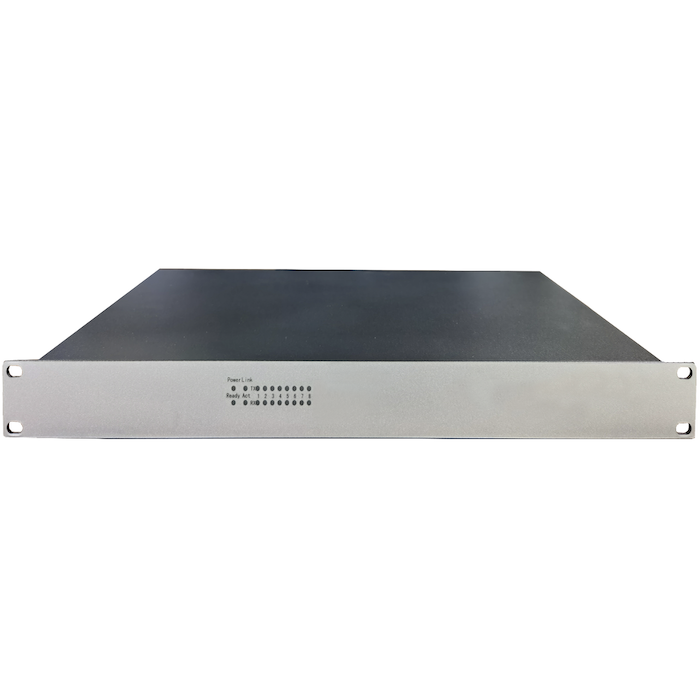

  • 机架式:ADC220V 或 DC48V 可选

  • 最大整机功耗<15W

  • 220V/AC 电源防雷(1.2/50us12Ω ±2000V)可选

工作条件及贮存条件

  • 工作温度 -10-55°C

  • 贮存温度 -55~+85°C

  • 工作湿度 ≤90%(25°C)

  • 贮存湿度≤90%

机箱结构尺寸

  • 150*107*39 438*259*46mm(机架式)
